人妻电影-亚洲女同一区二区-曰批免费视频播放免费40分钟-巜熟睡的女邻居hd-av国产系列欧美亚洲

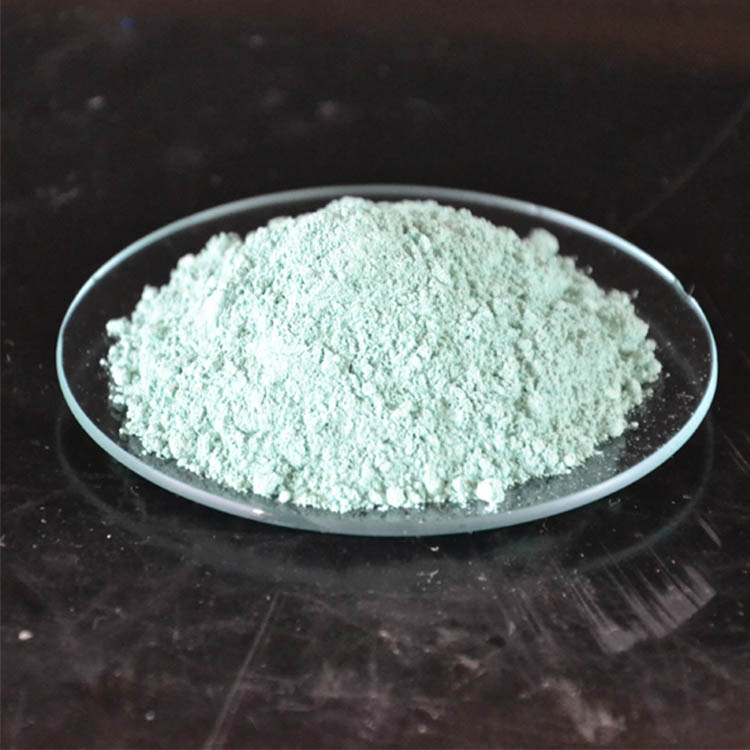

物化性質

草酸鎳化學式NiC₂O₄·2H₂O。微溶于水、草酸溶液，易溶于草酸鈉溶液或氨水中，可溶于強酸。150℃ 脫水。在真空中加熱至320℃以下開始分解成鎳及二氧化碳。由氫氧化鎳(Ⅱ)或鎳(Ⅱ)鹽邊加熱邊加入草酸溶液，或在鎳(Ⅱ)鹽溶液中加入計算量的草酸鉀時所生成的沉淀，在100℃條件下干燥而得。草酸鎳可用作催化劑制備細粉狀鎳。

此外(wai)用草(cao)酸(suan)鎳(nie)(nie)(nie)(nie)改善高錳(meng)錳(meng)銅阻尼合(he)金燒結性(xing)能，有研究表明在制備含(han)鎳(nie)(nie)(nie)(nie)的(de)錳(meng)銅合(he)金粉末冶金工藝中，采用草(cao)酸(suan)鎳(nie)(nie)(nie)(nie)代替鎳(nie)(nie)(nie)(nie)粉做為鎳(nie)(nie)(nie)(nie)元(yuan)(yuan)素(su)的(de)供體的(de)主要作用是：① 草(cao)酸(suan)鎳(nie)(nie)(nie)(nie)熱(re)(re)分(fen)解產生的(de)微細鎳(nie)(nie)(nie)(nie)元(yuan)(yuan)素(su)具有低的(de)熔點，能夠在較低的(de)溫(wen)度將單質錳(meng)粉熔合(he)，從而減(jian)少(shao)熱(re)(re)阻界面，提高燒結坯(pi)料的(de)熱(re)(re)導性(xing)和(he)溫(wen)度均勻性(xing)，從而提高錳(meng)銅燒結合(he)金的(de)均勻性(xing)；

② 在草酸鎳(nie)分(fen)解的(de)(de)溫(wen)度范圍，壓坯(pi)表(biao)面(mian)還沒(mei)有(you)實現(xian)燒(shao)結(jie)致密(mi)(mi)化，因此草酸鎳(nie)分(fen)解產生的(de)(de)水和二氧(yang)化碳氣(qi)體(ti)不斷排出壓制(zhi)坯(pi)表(biao)面(mian)，阻止壓坯(pi)表(biao)面(mian)形成致密(mi)(mi)封閉層，使表(biao)面(mian)處于多孔(kong)狀態，在低溫(wen)加熱階段，有(you)利(li)于混合(he)粉的(de)(de)表(biao)面(mian)吸附(fu)水的(de)(de)排出；在高溫(wen)燒(shao)結(jie)階段，有(you)利(li)于氫氣(qi)進入燒(shao)結(jie)體(ti)，起到還原少(shao)量氧(yang)化金屬元素的(de)(de)作用(yong)；

③ 草(cao)酸鎳為細微(wei)(wei)粉末(mo)，不容(rong)易(yi)發生塑性粘接，因此利于(yu)成(cheng)分(fen)混合均(jun)勻；④ 分(fen)解(jie)所得的微(wei)(wei)細高(gao)能狀態鎳粉，容(rong)易(yi)跟錳、銅、鐵(tie)、鋁(lv)等元(yuan)素發生燒(shao)(shao)結(jie)擴散，從而促進液相形(xing)成(cheng)和(he)燒(shao)(shao)結(jie)過程。因此草(cao)酸鎳具(ju)有廣泛(fan)應用前景。

結構(gou)

應用^[3]

草酸(suan)鎳(nie)可(ke)(ke)用(yong)于制備金(jin)屬(shu)鎳(nie)粉，還可(ke)(ke)用(yong)作(zuo)催(cui)化(hua)劑等。其應用(yong)舉例如下(xia)：

用于制備(bei)一種性高(gao)質(zhi)穩的(de)高(gao)純(chun)鎳粉(fen)。通過(guo)以下(xia)技術方案實現：先將(jiang)預處理(li)過(guo)的(de)鎳板(ban)在硝(xiao)酸(suan)(suan)中溶解，過(guo)濾去雜質(zhi)后(hou)用草酸(suan)(suan)溶液沉(chen)淀(dian)(dian)，接著(zhu)將(jiang)沉(chen)淀(dian)(dian)洗滌、 烘燥，然后(hou)在氫氣還(huan)(huan)原(yuan)(yuan)氣氛下(xia)熱解，最后(hou)將(jiang)還(huan)(huan)原(yuan)(yuan)產物破碎、過(guo)篩制得高(gao)純(chun)鎳粉(fen)。具體包括以下(xia)步驟：

1、將鎳(nie)板溶解(jie)于硝酸(suan)水溶液中制成硝酸(suan)鎳(nie)水溶液；

2、將(jiang)硝酸鎳(nie)水溶液過濾去除(chu)雜質后加(jia)入草酸水溶液，反(fan)應獲(huo)得草酸鎳(nie)沉(chen)淀；

3、洗(xi)滌草酸鎳(nie)(nie)沉淀，將(jiang)草酸鎳(nie)(nie)沉淀烘干后置于還原爐(lu)中(zhong)，控制(zhi)溫度為(wei)(wei)420430℃，在 氫氣氣氛調控下熱解(jie)還原110130分鐘，而(er)后將(jiang)獲(huo)得的(de)熱解(jie)還原產(chan)物用攪拌球磨機破碎， 篩選出粒(li)徑為(wei)(wei)250目+325目以上的(de)鎳(nie)(nie)粉(fen)即為(wei)(wei)一次(ci)還原鎳(nie)(nie)粉(fen)；

4、將(jiang)一次還(huan)原鎳粉(fen)(fen)置于還(huan)原爐中，控(kong)制溫(wen)度為(wei)520530℃，在氫(qing)氣氣氛調控(kong)下(xia)熱解還(huan) 原110130分鐘，將(jiang)獲得的熱解還(huan)原產(chan)物(wu)用攪拌球磨(mo)機破(po)碎，篩選(xuan)出粒(li)徑為(wei)250目(mu)(mu)+325 目(mu)(mu)(250目(mu)(mu)即(ji)通(tong)得過(guo)250目(mu)(mu)篩，+325目(mu)(mu)即(ji)通(tong)不過(guo)325目(mu)(mu)篩，250目(mu)(mu)+325或250目(mu)(mu)+325 即(ji)指能(neng)通(tong)過(guo)250目(mu)(mu)篩但不能(neng)通(tong)過(guo)325目(mu)(mu)篩)的鎳粉(fen)(fen)即(ji)制得產(chan)品。

所得鎳(nie)粉(fen)(fen)純度高(gao)、質量穩定，可達到速調管(guan)以及(ji)雷(lei)達閘流管(guan)對鎳(nie)粉(fen)(fen) 的(de)使用(yong)要求；工藝中采用(yong)優(you)化的(de)溫控(kong)和破碎條件(jian)，使鎳(nie)粉(fen)(fen)顆(ke)粒均勻、松(song)裝密度高(gao)；生產設(she) 備簡單、操(cao)作(zuo)易行。

制備^[4][5]

方法(fa)1：一種(zhong)球形草酸鎳的制備方法(fa)，涉(she)及(ji)一種(zhong)濕法(fa)冶金生產球形草酸鎳的方法(fa)。

其特征在(zai)于其制備過程(cheng)采用(yong)以鎳(nie)鹽溶(rong)液(ye)(ye)和草酸銨溶(rong)液(ye)(ye)為原料，先用(yong)液(ye)(ye)氨(an)調整鎳(nie)溶(rong)液(ye)(ye)的pH，再加入草酸銨溶(rong)液(ye)(ye)進行沉淀反應得到(dao)草酸鎳(nie)，經過濾洗(xi)滌、干燥(zao)，制得球形(xing)草酸鎳(nie)產品。

本發(fa)明的一種球(qiu)(qiu)形(xing)(xing)草(cao)酸(suan)(suan)(suan)鎳的制(zhi)備方(fang)法，其(qi)過(guo)(guo)程是選用硫(liu)酸(suan)(suan)(suan)鎳、氯化(hua)鎳或者硝酸(suan)(suan)(suan)鎳中任意一種鎳鹽，通液(ye)氨調節溶液(ye)pH7.5~8.5，在攪(jiao)拌下(xia)快速加入草(cao)酸(suan)(suan)(suan)銨溶液(ye)，直至(zhi)上清(qing)液(ye)中鎳含(han)量(liang)≤0.5g/L即為終點，過(guo)(guo)濾(lv)洗滌，干(gan)燥(zao)后得到球(qiu)(qiu)形(xing)(xing)草(cao)酸(suan)(suan)(suan)鎳產品(pin)。草(cao)酸(suan)(suan)(suan)鎳的含(han)量(liang)≥98.5%，在200倍顯微鏡下(xia)目(mu)視目(mu)視觀察微觀形(xing)(xing)貌呈球(qiu)(qiu)形(xing)(xing)。

方法：一種枝晶狀(zhuang)草酸鎳的制備方法，

包括如(ru)下工藝步驟(zou)：配置(zhi)鎳(nie)含(han)量(liang)(liang)為120-180g/l的氯化鎳(nie)溶液(ye)(ye)(ye)(ye)待用；向(xiang)氯化鎳(nie)溶液(ye)(ye)(ye)(ye)中(zhong)不(bu)斷加入氨水，直至溶液(ye)(ye)(ye)(ye)pH值為8.0~9.0；控制(zhi)溶液(ye)(ye)(ye)(ye)溫度(du)在(zai)60℃~70℃，在(zai)攪拌下不(bu)斷滴加草酸溶液(ye)(ye)(ye)(ye)，直至上清液(ye)(ye)(ye)(ye)中(zhong)鎳(nie)含(han)量(liang)(liang)≤0.5g/L，將反應(ying)后溶液(ye)(ye)(ye)(ye)過濾，并將沉淀(dian)洗滌，將沉淀(dian)物干燥后即(ji)得枝晶狀草酸鎳(nie)產品(pin)。

本(ben)(ben)發(fa)明可制(zhi)備具(ju)(ju)有良(liang)好(hao)形貌的(de)(de)(de)枝晶(jing)狀草酸鎳(nie)(nie)，晶(jing)體形貌可控性(xing)好(hao)且工藝簡單(dan)；因(yin)具(ju)(ju)有特殊(shu)的(de)(de)(de)形貌，本(ben)(ben)發(fa)明制(zhi)備的(de)(de)(de)枝晶(jing)狀草酸鎳(nie)(nie)在制(zhi)成鎳(nie)(nie)粉后(hou)，具(ju)(ju)有特殊(shu)的(de)(de)(de)性(xing)質，被廣(guang)泛的(de)(de)(de)應用(yong)于(yu)電池(chi)行業，其產(chan)品價格也比電解(jie)還(huan)原(yuan)鎳(nie)(nie)粉高出很多。
